CAPSTONE DESING

초보자를 위한 채혈기 개발




작업 과정

초보자를 위한 진공 채혈기

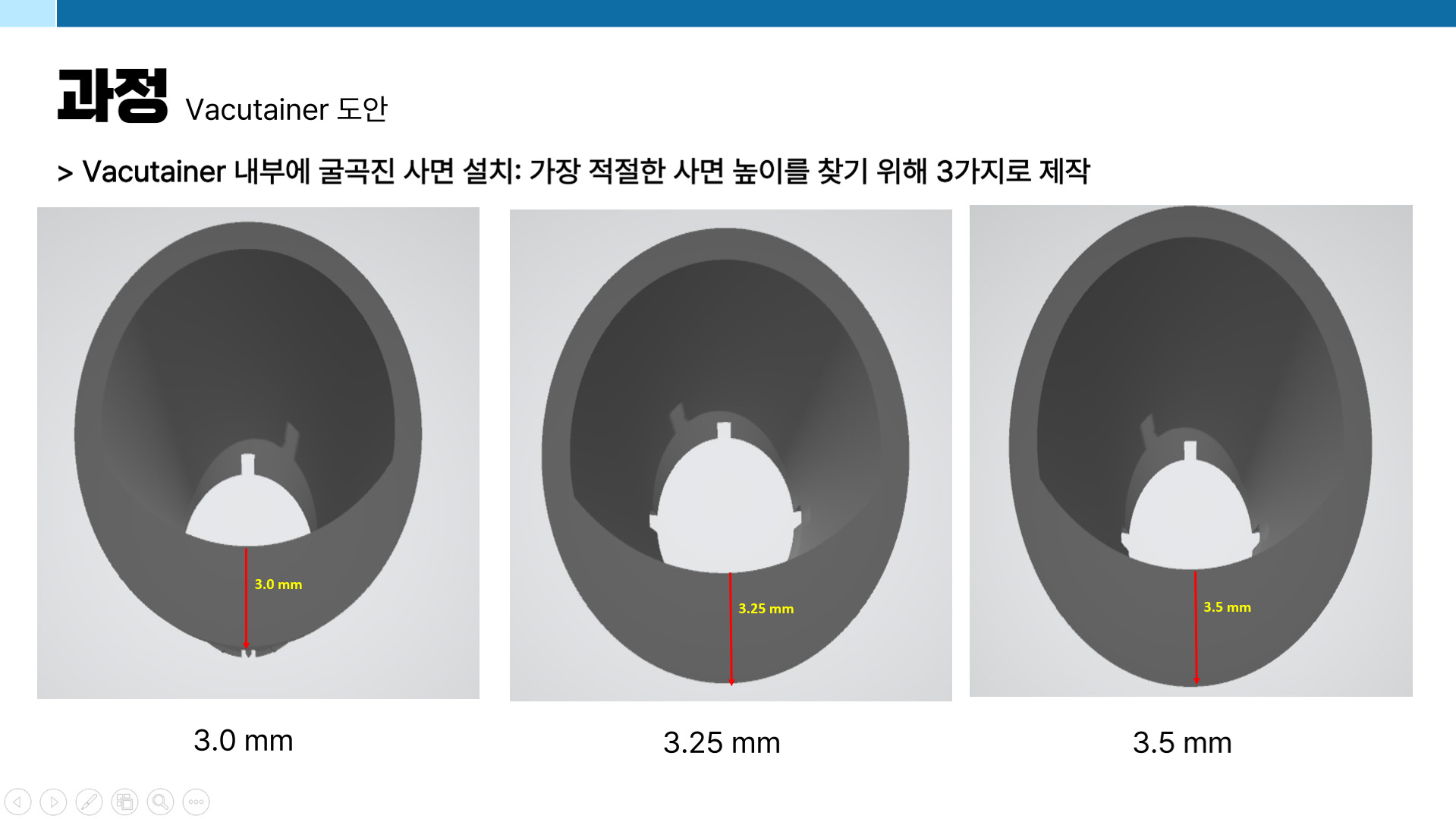

채혈을 처음 접하는 초보자를 위해 제작한 진공 채혈관 및 눈금 튜브 키트는 채혈에 대한 진입 장벽을 낮추고, 사용법을 쉽게 익힐 수 있도록 설계하였습니다. 바큐테이너 내부에 보조 사면을 설치하여 튜브 교체 시 흔들림을 최소화하고, 바늘 빠짐을 방지하고자 하였습니다. 또한, 바늘 사면과 바큐테이너 내부 보조 사면의 방향을 일정하게 유지하기 위해 헤드를 제작하여 돌려서 조절할 수 있도록 하였습니다. 아울러 사면에 튜브를 기대어 눈금을 새겨, 채혈 중 채혈자가 시점에서 검체량과 진공이 빠진 정도를 쉽게 확인할 수 있도록 제작하였습니다. 즉, 이 키트는 채혈을 처음 접하는 초보자를 위해 설계된 채혈 키트라고 할 수 있습니다.

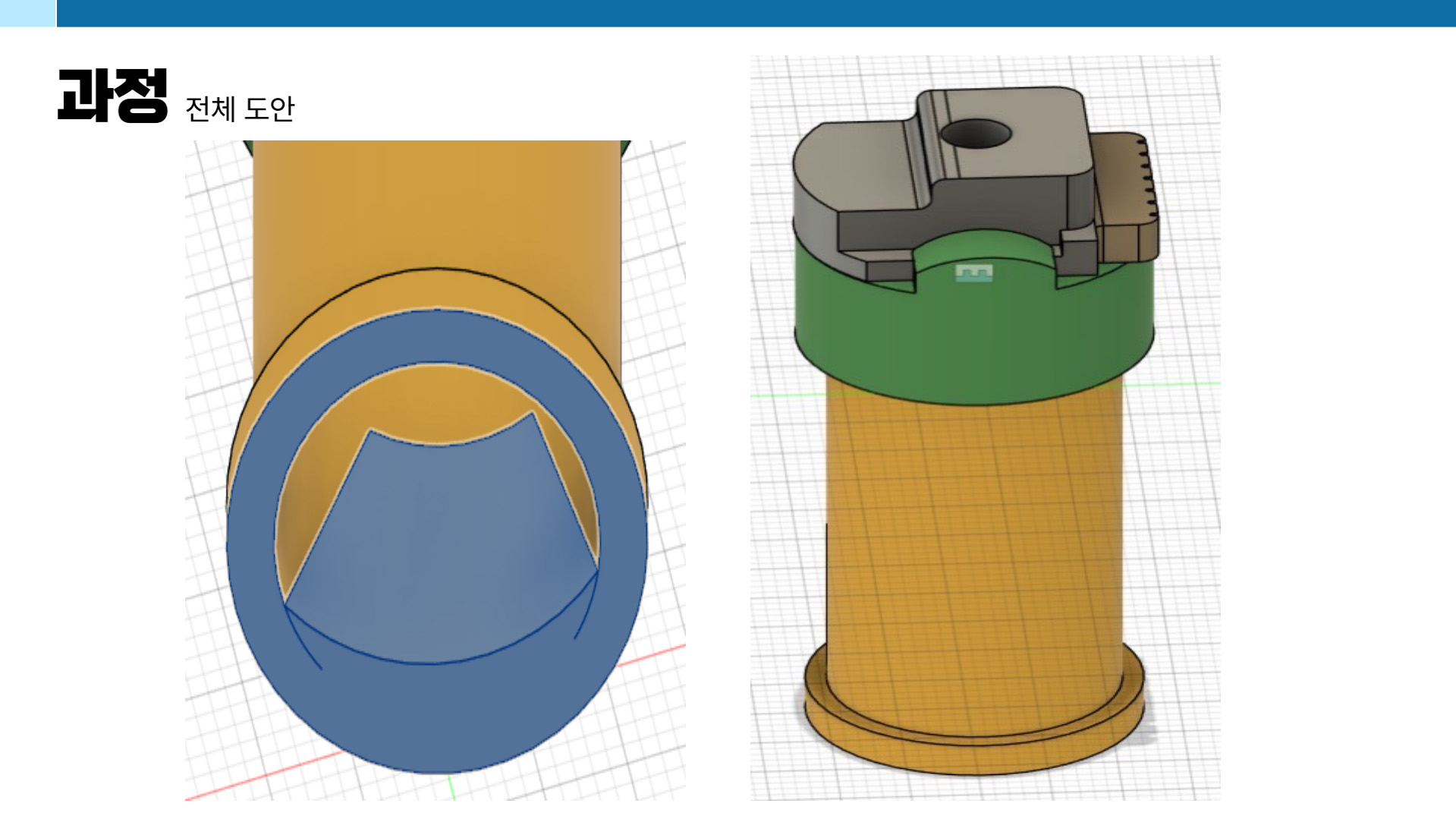

채혈을 중심으로 아이디어를 고안하였으며, 진공 채혈관 사용의 어려움을 해소할 수 있는 제품을 제작하고자 하였습니다. 아이디어를 기반으로 제품 디자인을 진행한 후, 기존 바큐테이너에 보조 사면을 추가하고 조절이 가능한 헤드를 제작하였습니다. 홀더 본체에 이격을 새겨 힘을 주면 돌아가 바늘 사면과 홀더 내부 사면을 맞출 수 있도록 하였고, 힘을 주지 않으면 돌아가지 않도록 설계하여 채혈 중 사면이 돌아가는 문제를 방지하였습니다. 또한, 애니팔 실험을 통해 채혈자 시점에서 혈액량을 확인할 수 있는 눈금을 튜브에 새겼습니다. 이를 바탕으로 수정한 도안을 전문가에게 전달하여 전반적인 평가 및 의견, 제작 의도와의 부합성, 사업성 등을 자문받은 후 1차 시제품을 제작하였습니다. 이후 시뮬레이션을 통해 1차 시제품을 보완하여 2차 시제품을 제작하고, 타 학년을 대상으로 시제품 사용 및 설문조사를 시행하였습니다.

Kang Hee Jin

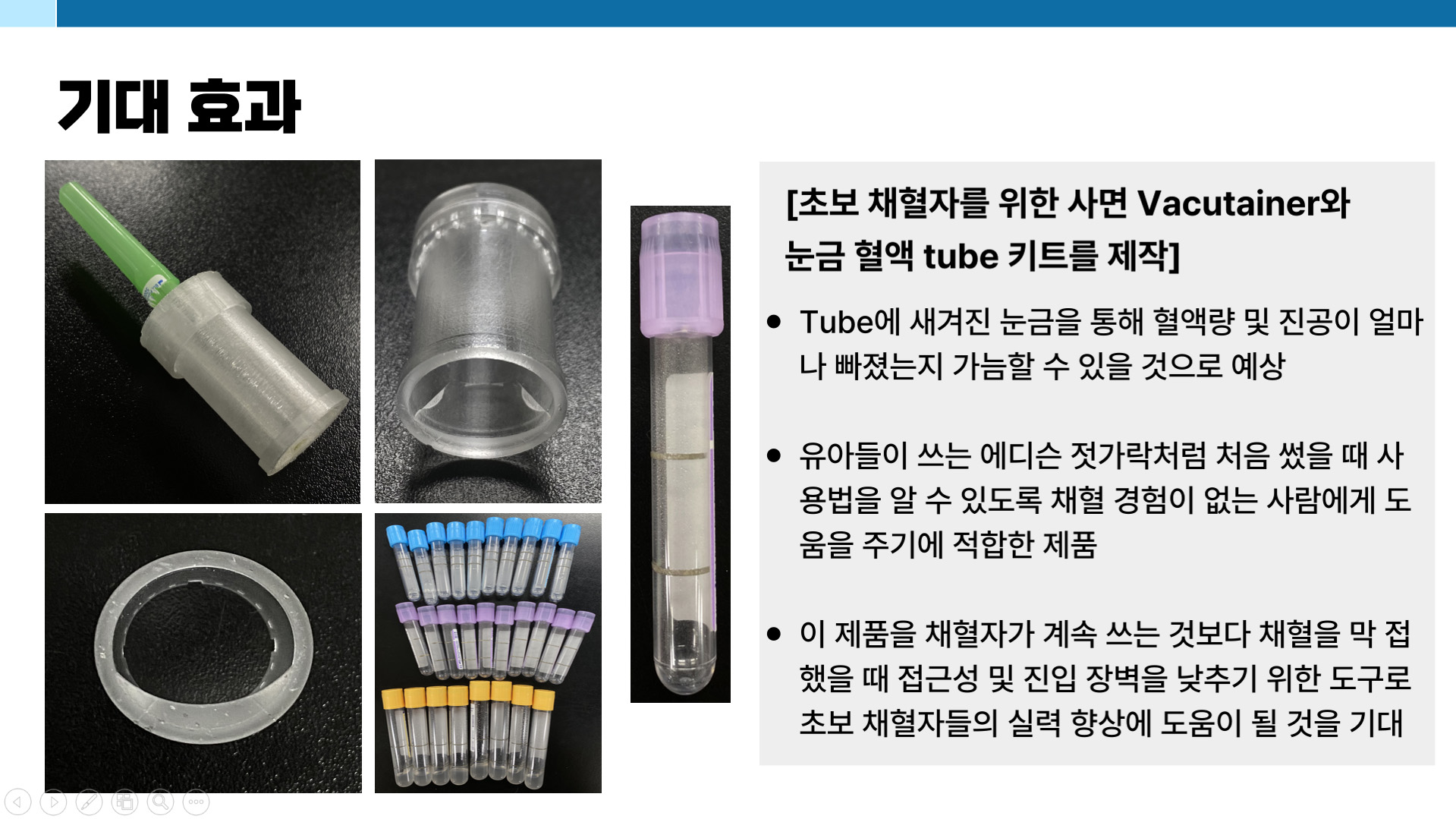

초보자를 위한 진공 채혈관 및 눈금 튜브 키트는 튜브에 새겨진 눈금을 통해 혈액량과 진공 상태를 가늠할 수 있도록 설계되어, 채혈 경험이 없는 사람도 사용법을 쉽게 이해할 수 있도록 돕는 제품입니다. 이는 유아가 에디슨 젓가락으로 젓가락질을 처음 연습하는 것과 유사하게, 초보자가 처음 채혈을 접할 때 접근성과 진입 장벽을 낮추는 도구로 활용될 수 있습니다. 평생 사용하는 도구가 아닌, 초보 채혈자가 채혈 경험을 쌓고 실력을 향상시키는 과정에서 효과적으로 도움을 줄 수 있는 제품이라 기대됩니다.

Project information

  • Category motion design
  • Project date 24 May, 2024
  • program use Power Point
    Illustrator
